一、產品概述
磁浮子液位計是基于磁耦合原理的直讀式液位儀表，又被稱為磁翻柱液位計或磁翻板液位計。適用于敞開或密閉容器內的液位或界位的測量。根據現行《石油化工儲運系統罐區設計規范》SH/T 3007 第6.3.2條"壓力儲罐液位測量應設一套遠傳儀表和一套就地指示儀表，就地指示儀表不應選用玻璃板液位計。"的要求，磁浮子液位計已經替代玻璃板液位計，成為液位就地指示儀表的理想選擇。
磁浮子液位計產品結構合理，顯示直觀、清晰，并可以選裝液位變送器、液位開關實現信號遠傳功能。該產品已經廣泛應用于石油，化工，電力，冶金，食品，制藥，造紙，水處理等行業的液位測量與液位過程控制中。
磁浮子液位計（磁浮子液位儀）分類：
經濟型磁浮子液位計
高精度型磁浮子液位計
高壓型磁浮子液位計
?。?-20MA信號)磁浮子液位計
總線485型磁浮子液位計
可選供電型磁浮子液位計
雙供電型磁浮子液位計
二、測量原理
磁浮子液位計是以磁性浮子為測量元件。當儲罐內液位發生變化時，會使帶有yong久磁鋼的浮子跟隨液位移動。浮子的移動將液位變化通過磁性耦合原理線性的傳遞給指示器中的磁翻柱（板），磁翻柱（板）經過180°旋轉使指示顏色發生變化，從而達到指示儲罐內液位的目的。
三、產品特點
◎結構簡單、運行穩定
◎顯示直觀、清晰
◎介質與指示器、遠傳單元密閉隔離
◎可選裝液位變送器或液位開關
◎可選裝阻尼裝置，在進料或排空時避免損傷浮子
◎可用于腐蝕、有毒、易燃易爆等危險場所
四、安裝形式
磁浮子液位計有多種安裝形式滿足用戶需求，主要安裝形式包括：側裝式、頂裝式等。
五、主要技術參數
六、遠傳單元
1、遠傳信號變送器檢測形式
遠傳信號變送器包括干簧電阻式液位變送器和磁致伸縮液位變送器兩種形式。
2、干簧電阻式液位變送器
遠傳單元捆綁于測量筒體外側，當儲罐內液位發生變化時，會使帶有yong久磁鋼的浮子跟隨液位移動。浮子移動使對應液位值的干簧管受到浮子磁場的作用閉合，阻值及電流發生變化，通過模電轉換電路輸出4～20mA信號，從而實現液位信號遠傳的目的。在防爆場合應用時，干簧電阻式液位變送器選用隔爆型殼體。

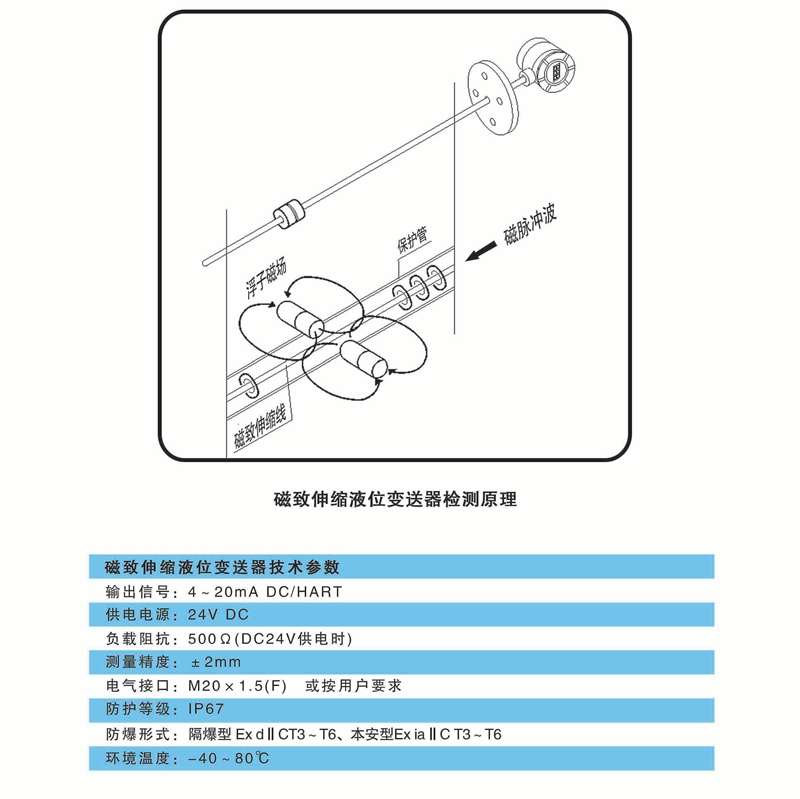

3、磁致伸縮液位變送器
遠傳單元捆綁于測量筒體外側，遠傳單元發射電流脈沖沿測量管內的磁致伸縮線形成環形磁場。當儲罐內液位發生變化時，會使帶有yong久磁鋼的浮子跟隨液位移動。浮子的磁場使磁致伸縮線沿軸向磁化。兩磁場疊加處產生扭轉脈沖，遠傳單元檢測該脈沖的傳送時間經處理器處理后通過模電轉換電路輸出4～20mA信號，從而實現液位信號遠傳的目的。在防爆場合應用時，磁致伸縮液位選用隔爆型殼體。
4、液位開關
5、電氣連接

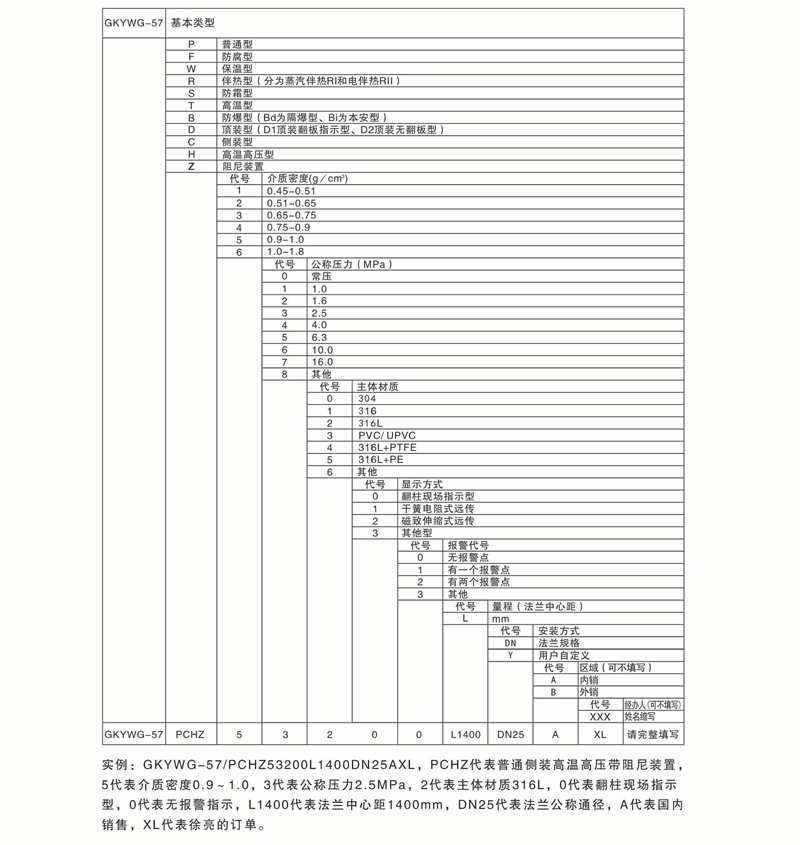

七、磁浮子液位計選型表
我公司真誠希望與各單位建立長久穩固的業務關系，并積極供應各種規格型號的鑄造機產品，以質優價廉的產品及優質的售后服務為業務單位的發展貢獻力量。
☆ 竭誠為顧客提供質量穩定的產品和滿意的售后服務。 ☆ 在保證產品質量的前提下，盡量低價合理供應。
☆ 按國標或行標組織生產，產品質量確保符合要求，在正確使用的情況下，使用壽命不低于其它同類產品。
☆ 協助顧客科學、合理地選擇產品類型、規格型號。
☆ 我方對出廠的產品，保證提供維修零配件，我方擁有規模龐大的易損件及零部件倉庫，常年為國內外用戶提供設備維修、保養所需零配件。
☆ 及時供貨，正常情況下6個工作日以內送達，特殊情況下根據客戶需要進行商定。
☆ 產品在用戶使用過程中，出現質量問題，在接到用戶通知后，24小時內給予書面答復或派服務人員直接趕到用戶現場服務，并堅持做到故障不排除服務人員不撤離現場。
☆ 設備安裝調試完畢，驗收合格后，由供方技術人員對用戶設備操作及維護人員進行一周以上的技術培訓及使用維修保養培訓。
